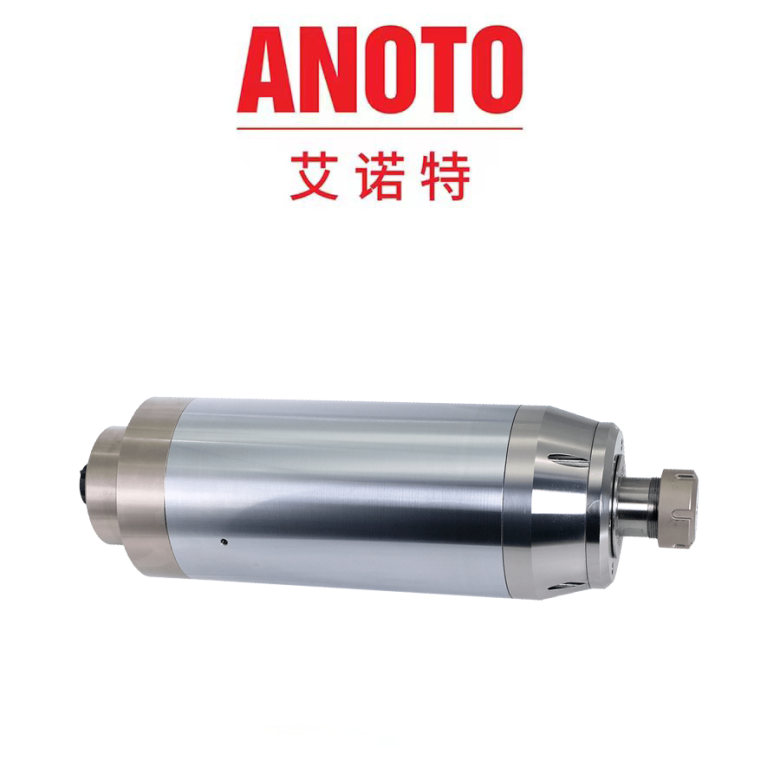

主轴型号Spindle Type | 单位 | A125-24R25/32 | A125/7.5-24R32 | A140-18R32 | |
外型 Model | 套筒外径Housing diameter | mm | 120/125 | 120/125 | 140 |
主轴总长Total length | mm | 384 | 471 | 463 | |
重量Approx.weight | kg | 21 | 24 | 28 | |
法兰安装Flange mounting | Yes/No | Yes/No | Yes/No | ||
安装方向Operation position | V/H | V/H | V/H | ||
润滑 Lubrication | 油脂grease | Yes | Yes | Yes | |
油气Oil/air lubrition | / | / | / | ||
最高转速Max.speed | rpm | 24000 | 24000 | 18000 | |
电机 Motor | 功率Power | kw | 5.5 | 7.5 | 11 |
扭矩Torque S1100%(T) | Nm | 7 | 9.5 | 14 | |
电压Voltage | v | 380 | 380 | 380 | |
额定电流Current | A | 13 | 17 | 26 | |
最高频率Max.frequency | Hz | 800 | 1200 | 900 | |
电机极数Pole | 4 | 6 | 6 | ||
旋转方向Rotation direction | 正 | 正 | 正 | ||
配套驱动器功率Driver power | kw | 5.5 | 7.5 | 11 | |
夹持规格 Clamping System | 换刀方式Tool change | 手动 | 手动 | 手动 | |
刀柄规格Taper size | ER25/ER32 | ER32 | ER32 | ||
夹持刀具最大尺寸Tool dimensions | mm | 16/20 | 20 | 20 | |
辅助设备 Equipment | 主轴松刀压力Tool release pressure | MPa | / | / | / |
换刀吹气Taper cleaning | MPa | / | / | / | |
气封Front seal | MPa | 0.2 | 0.2 | 0.2 | |
编码器Encoder | / | / | / | ||
冷却系统功率Cooling power | kw | 1.0 | 1.0 | 1.0 | |
冷却方式Cooling system | 水/油 | 水/油 | 水/油 | ||
刀具位置传感器Tool position sensor | / | / | / |
