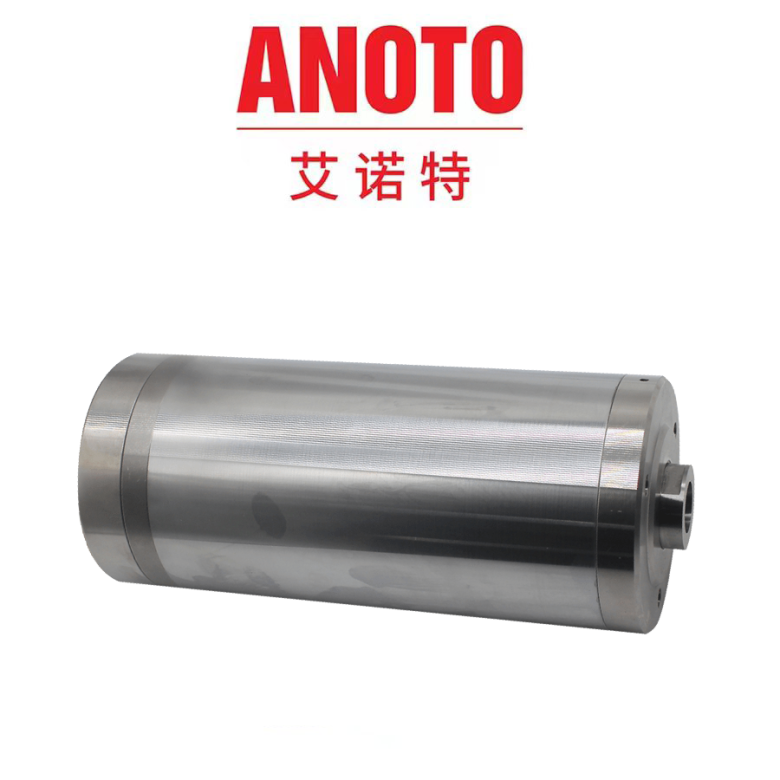

内孔磨削高速电主轴 A80-120D6

外型

Model

套筒外径Housing diameter

mm

80

100

100

120

120

主轴总长Total length

mm

190

215

215

402

402

重量Approx.weight

kg

8

10

10

15

15

法兰安装Flange mounting

Yes/No

No

No

No

No

安装方向Operation position

润滑

Lubrication

油脂grease

/

Yes

Yes

/

/

油气Oil/air lubrition

Yes

/

/

Yes

Yes

最高转速Max.speed

rpm

120000

60000

75000

36000

45000

电机

Motor

功率Power

kw

1.5

4

1.8

11

15

扭矩Torque S1100%(T)

Nm

0.12

0.7

0.2

6

4.77

电压Voltage

v

220

380

380

380

380

额定电流Current

A

6.1

10

6.1

27

38

最高频率Max.frequency

Hz

2000

1000

1250

1000

1500

电机极数Pole

2

2

2

4

4

旋转方向Rotation direction

正

正

正

正

正

配套驱动器功率Driver power

kw

2.2

5.5

2.2

15

18.5

夹持规格

Clamping System

换刀方式Tool change

手动

手动

手动

手动

手动

刀柄规格Taper size

D6

D8

D8

D28

D28/43

夹持刀具最大尺寸Tool dimensions

mm

/

/

/

/

/

辅助设备

Equipment

主轴松刀压力Tool   release pressure

MPa

/

/

/

/

/

换刀吹气Taper cleaning

MPa

/

/

/

/

/

气封Front seal

MPa

0.2

0.2

0.2

0.2

0.2

编码器Encoder

/

/

/

/

/

冷却系统功率Cooling power

kw

1.0

1.0

1.0

1.0

1.0

冷却方式Cooling system

水/油

水/油

水/油

水/油

水/油

中心出水Center outlet water

选配

/

/

/

/
