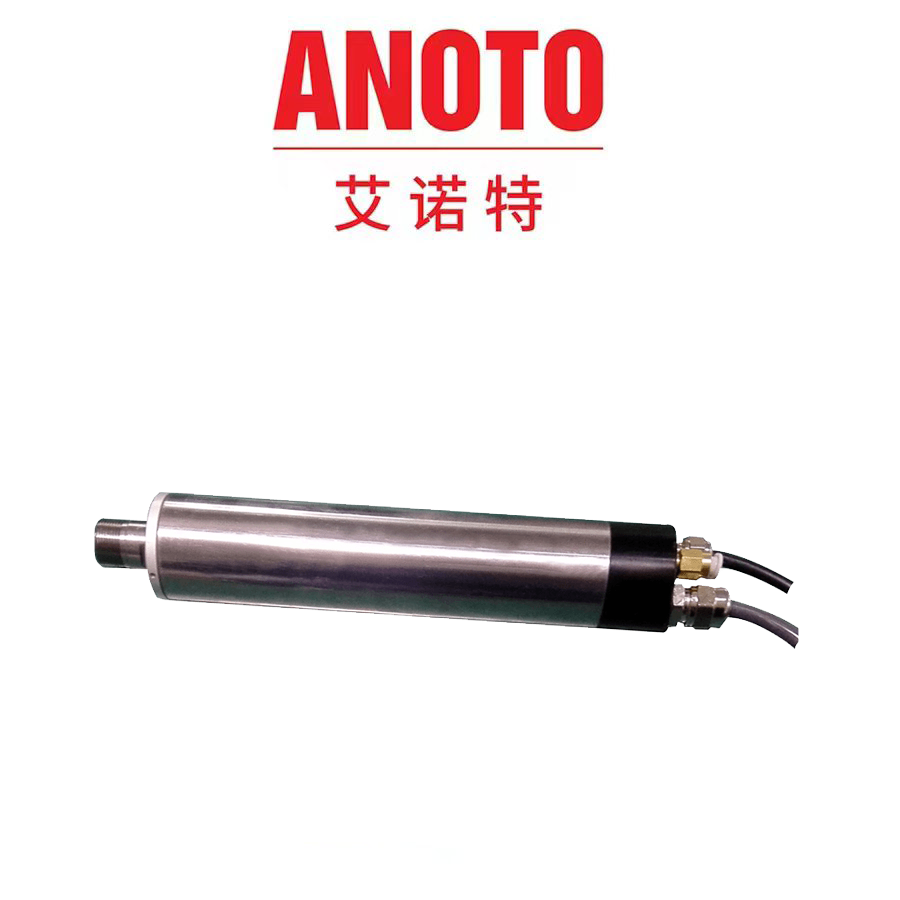

主轴型号Spindle Type | 单位 | A3060 | A4540 | A3360L | A4530L | |
外型 Model | 套筒外径Housing diameter | mm | 30 | 45 | 33 | 45 |
主轴总长Total length | mm | 137 | 220 | 200 | 176 | |
重量Approx.weight | kg | 0.6 | 1.6 | 1.0 | 1.1 | |
法兰安装Flange mounting | No | No | No | No | ||
安装方向Operation position | V/H | V/H | V/H | V/H | ||
润滑 Lubrication | 油脂grease | Yes | Yes | Yes | Yes | |
油气Oil/air lubrition | / | / | / | / | ||
最高转速Max.speed | rpm | 60000 | 40000 | 60000 | 30000 | |
电机 Motor | 功率Power | kw | 0.32 | 1.0 | 0.32 | 0.85 |
扭矩Torque S1100%(T) | Nm | 0.08 | 0.48 | 0.08 | 0.27 | |
电压Voltage | v | 220 | 220 | 220 | 220 | |
额定电流Current | A | 1.3 | 4.1 | 1.3 | 3.5 | |
最高频率Max.frequency | Hz | 1000 | 1333 | 1000 | 1000 | |
电机极数Pole | 2 | 4 | 2 | 2 | ||
旋转方向Rotation direction | 正 | 正 | 正 | 正 | ||
配套驱动器Driver power | Yes | Yes | Yes | Yes | ||
夹持规格 Clamping System | 换刀方式Tool change | 手动 | 手动 | 自动 | 自动 | |
刀柄规格Taper size | ER11 | ER16 | 3.175 | 中6/中4 | ||
夹持刀具最大尺寸Tool dimensions | mm | 7 | 13 | 3.175 | 中6/φ4 | |
辅助设备 Equipment | 主轴松刀压力Tool release pressure | MPa | / | / | >0.6 | >0.6 |
换刀吹气Taper cleaning | MPa | / | / | 0.3 | 0.3 | |
气封Front seal | MPa | 0.3-0.35 | 0.3-0.35 | 0.3-0.35 | 0.3-0.35 | |
编码器Encoder | / | / | / | / | ||
冷却系统功率Cooling power | kw | / | / | / | / | |
冷却方式Cooling system | 气冷 | 气冷 | 气冷 | 气冷 | ||
刀具位置传感器Tool position sensor | / | / | / |
